磚煙囪脫硫施工方案及防腐設計：

脫硫后煙囪鋼內(nèi)筒防腐設計煙囪內(nèi)化學環(huán)境復雜，煙氣含酸量很高，在內(nèi)襯表面形成的凝結(jié)物，對于大多數(shù)的建筑材料都具有很強的侵蝕性，所以對內(nèi)襯材料要求具有抗強酸腐蝕能力；煙氣溫差變化大，濕法脫硫后的煙氣溫度在40℃~80℃之間，在脫硫系統(tǒng)檢修或不運行而機組運行工況下，煙囪內(nèi)煙氣溫度在130℃~150℃之間，那么要求內(nèi)襯具有抗溫差變化能力，在溫度變化頻繁的環(huán)境中不開裂并且耐久，滿足兩方面性能對內(nèi)襯材料至關(guān)重要。

煙囪鋼內(nèi)筒選擇一個合適的內(nèi)襯，必須考慮以下幾方面的因素，

一、技術(shù)可行性，滿足復雜化學環(huán)境下的防腐要求；

二、經(jīng)濟合理，較低的建筑成本，一次性投資費用要低；

三、施工容易進行速度快，周期短；四、運行維護費用低，并且方便檢修。需注意的是，用材的選擇不僅應考慮初期成本，還應考慮裝置的可靠運行周期（即大修周期）和總使用壽命等相關(guān)問題，以便作出經(jīng)濟上的合理決定。

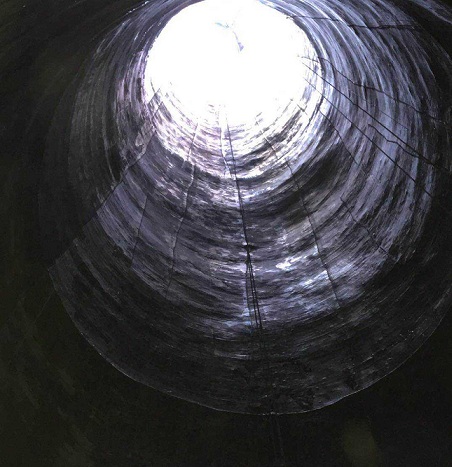

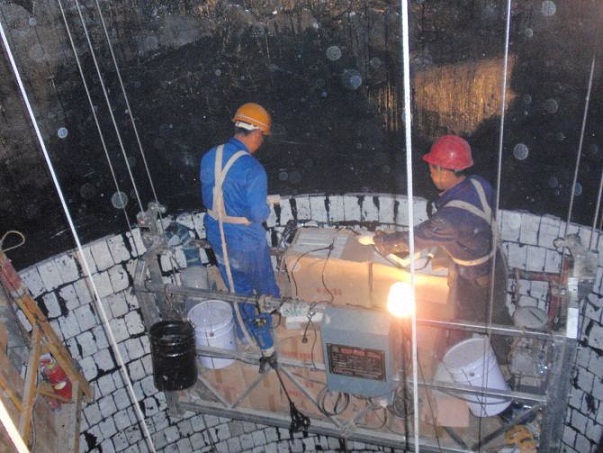

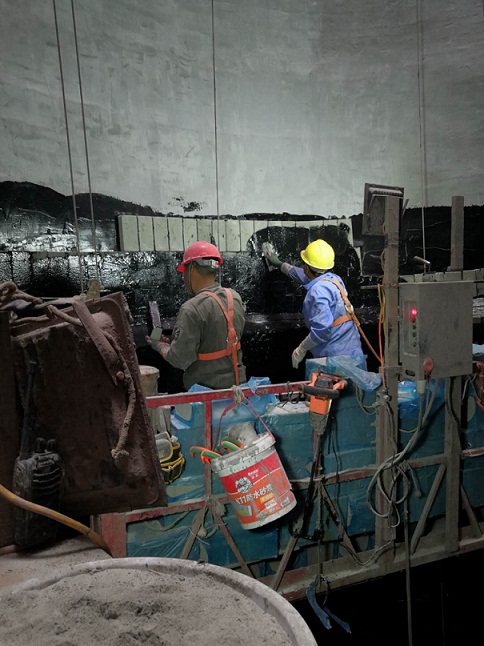

歐美等發(fā)達國家電廠煙氣脫硫開始的時間比較早，根據(jù)國內(nèi)外的經(jīng)驗，目前濕法脫硫后的煙囪鋼內(nèi)筒內(nèi)襯防腐主要有三類形式，第一類采用耐腐蝕的輕質(zhì)隔熱的制品粘貼，隔絕煙氣和鋼內(nèi)筒接觸，如發(fā)泡耐酸玻璃磚內(nèi)襯；第二類貼襯薄板，采用耐酸腐蝕的金屬合金薄板材作內(nèi)襯，內(nèi)襯材料包括鈦板（TiCr2）、鎳基合金板（C-276、C22）或鐵-鎳基耐蝕合金板（AL-6XN）；第三類采用耐酸耐熱混凝土和玻璃鱗片涂層等防酸腐蝕涂料。

磚煙囪脫硫施工電廠煙氣脫硫是近些年的事，由于我國這方面起步比較晚，缺乏工程實際經(jīng)驗。對濕法脫硫后的煙氣情況有待進一步的認識?？晒┟摿蚝鬅焽桎搩?nèi)筒內(nèi)襯選擇的方案有鎳基耐蝕合金C-276襯板、C22襯板、TiCr2鈦襯板、鐵-鎳基耐蝕合金AL-6XN襯板、耐蝕鱗片膠泥內(nèi)襯、磚煙囪脫硫施工鉀水玻璃耐酸砂漿層內(nèi)襯、刷防腐涂料層+耐酸耐熱混凝土、耐硫酸露點鋼內(nèi)刷防腐涂料層、內(nèi)筒為耐硫酸露點鋼(鋼板厚考慮一定腐蝕余量)等。

磚煙囪脫硫施工脫硫后煙氣的特點

煙氣經(jīng)過脫硫后，雖然煙氣中的二氧化硫的含量大大減少，但是，洗滌的方法對除去煙氣中少量的三氧化硫效果并不好。由于經(jīng)濕法脫硫，煙氣濕度增加，經(jīng)GGH加熱升溫，產(chǎn)生溫度達75～85℃的混合氣體，混合的結(jié)果，處理后的氣體中的大部份冷凝物質(zhì)蒸發(fā)了。然而小部分的侵蝕性冷凝物保留了下來，蒸發(fā)的結(jié)果，使這些冷凝物的硫酸含量非高，75～85℃的溫度和高硫酸含量相結(jié)合，對于大多數(shù)的建筑材料都具有很強的侵蝕性。磚煙囪脫硫施工根據(jù)上海龍凈環(huán)保公司提供的資料，經(jīng)過脫硫裝置的氣體中主要物質(zhì)SO3的露點溫度為150℃，這表明，煙氣在與煙囪的內(nèi)壁極易結(jié)露，從而形成酸液。
